影视后期制作：用Lumion快速制作3D景观动画

在影视制作中，构建一个大型景观往往需要进行复杂场景建模、贴材质等一系列制作，经过长时间渲染后才能预览场景效果，十分费力耗时。 Lumion是ACT-3D公司推出可视化三维软件，可用来制作影视动画和建筑效果图。通过导入主流3D制作软件所创建的模型和材质后，结合软件自带的场景模块，创建立体逼真的自然景观和大型城市景观。优秀的图像质量，高效的运算渲染速度，实时3D场景编辑功能，短时间内就能创造出惊人的可视化3D景观效果，Lumion现已成为影视后期制作的一大利器。在这里我们就用该软件快速制作一段夕阳下帆船归航的动画作品。

具体制作过程：
Step1

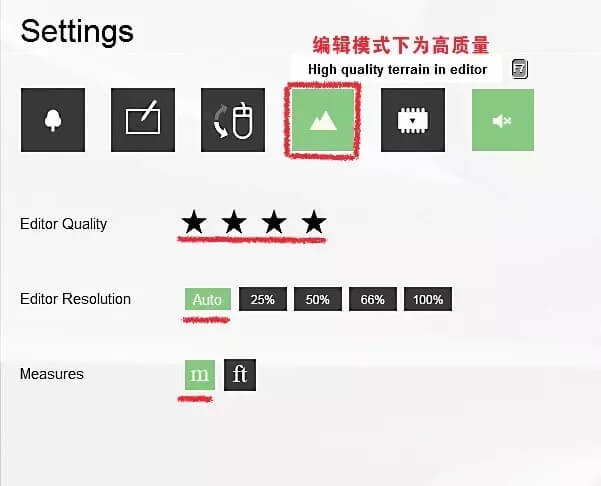

双击Lumion图标打开软件，这时出现一个图例式选择键面，首先根据场景的复杂程度及电脑配置进行项目设置，数值越高工程场景像素显示就越精细逼真。这里笔者选择编辑质量为4 颗星，分辨率为自动，单位设置为M( 米），在编辑模式下为高质量地形（也可先设置成低质量显示模式，等场景都制作完成后或输出时再改为高质量模式），如图1所示。

图1
Step2

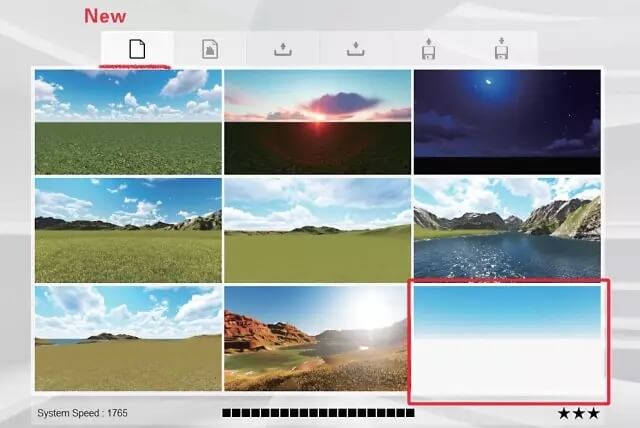

进入选择键面，选择New新建场景中的White空白场景点击进入，如图2所示。

图2
Step3

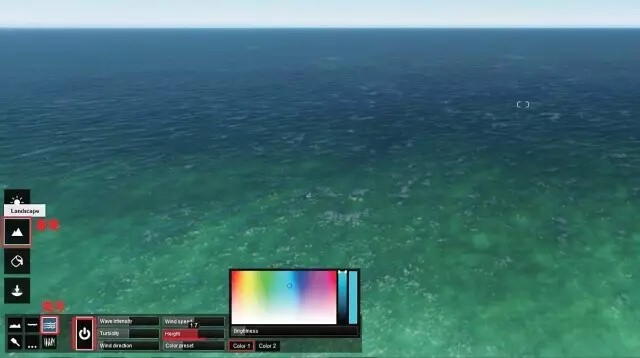

打开海洋开关建立海洋场景，拖动高度滑条为1.7，并使用键盘W( 前移）S ( 后移）D ( 右移）A( 左移）等键及长按鼠标右键左右360°移动，将场景调整为空旷的俯视角度，便于后续的海岛陆地构建（操作手法类似3DMAX 中通过摄像机位置移动所显示效果），如图3所示。

图3
Step4

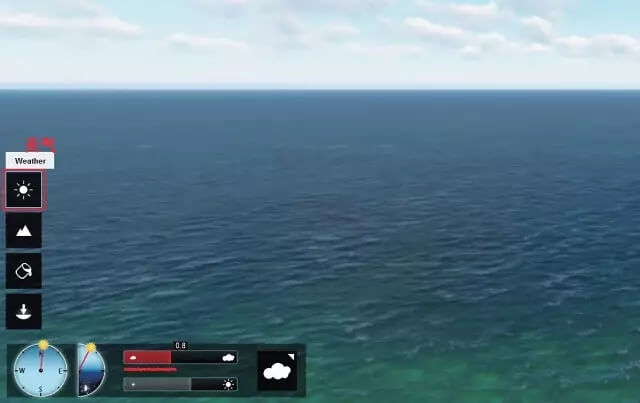

选择天气开关，拖动高度滑条将云彩数量为0.8，这时场景中的天空就可以看到大量云朵，如图4所示。

图4
Step5

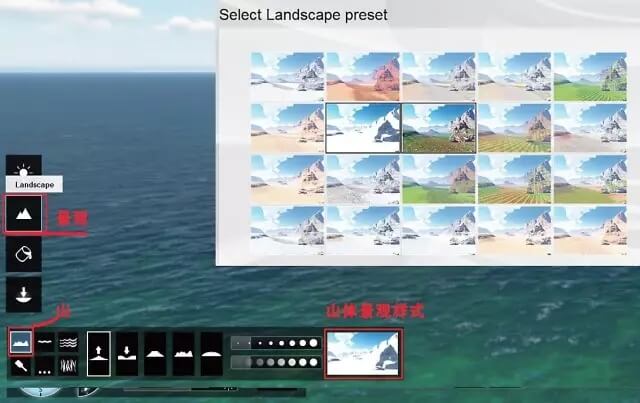

选择景观开关的山体图标键，点击景观预设缩略图，选择合适的山体景观样式，如图5图所示。

图5
Step6
选择景观开关中的山体高度键，提升陆地高度，在海面上长按鼠标左键画出海岛陆地，鼠标画过的地方会自动根据停留时间长短构建出陆地，因为选择是提升高度，所以鼠标停留时间越长，山体就会叠的越高，地势高低全靠鼠标控制，如图6所示。

图6
Step7

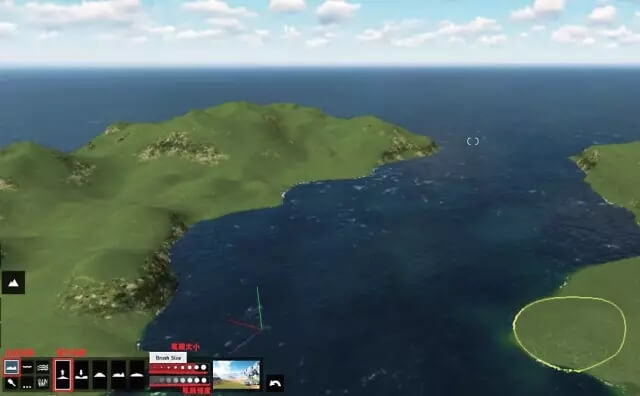

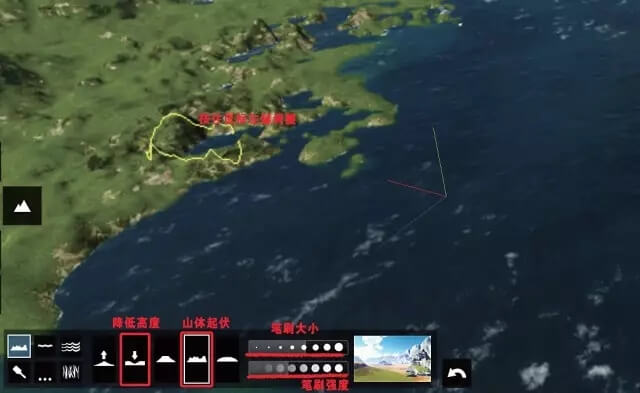

在图6 中构建的海岛陆地过于平缓简单，为体现海岛长期受恶劣气候及海水侵蚀，所产生的断裂褶皱，山体岩石裸露等特征。通过调整笔刷大小及笔刷强度，使用山体起伏和降低高度等键对画面上的海岛陆地进行直接修整，将场景放大到局部，可描绘更加精细，如图7所示。

图7
Step8

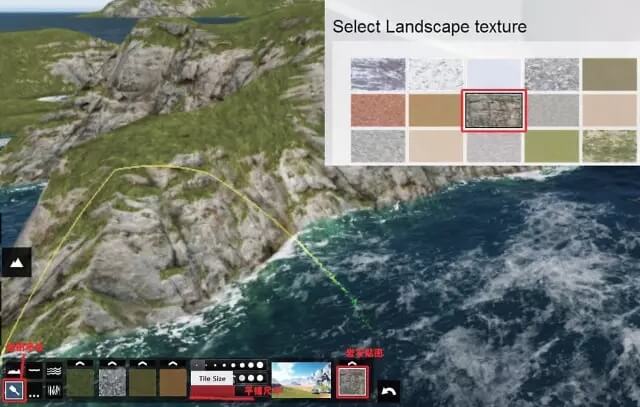

调整海岛礁石贴图，先将场景放大到岸边岩石局部，选择贴图喷绘中的岩石贴图样式，拖动平铺尺寸滑条，将贴图调整到合适位置（海岛上的绿色草地部分也可通过贴图喷绘中的草地贴图来修改更换），如图8 所示。

图8
Step9

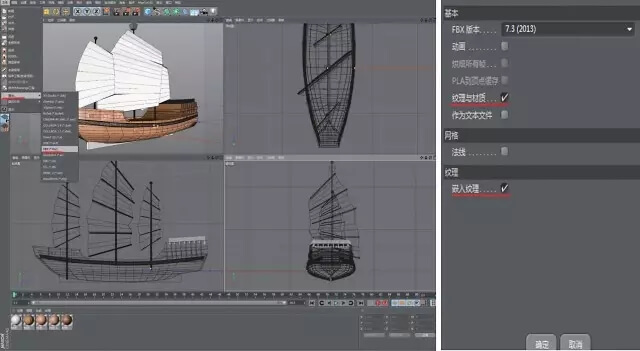

在场景中的海面上添加归航帆船，将其他3D 软件制作的古帆船模型导出为FBX格式文件，在导出设置中勾选纹理与材质及嵌入纹理（FBX 格式能最大限度保留模型中的模型、材质、动作和摄影机等信息，文件名最好使用英文或数字），如图9所示。

图9
Step10

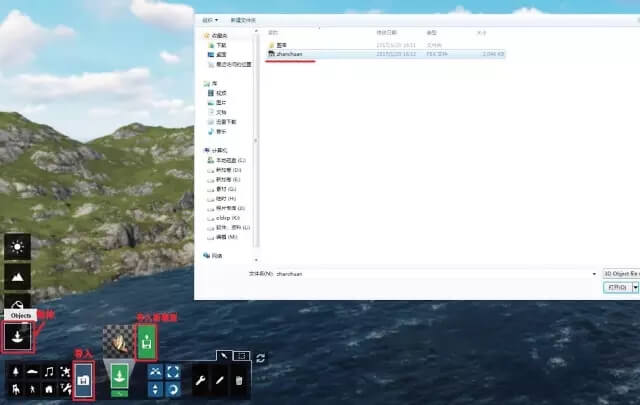

打开物体开关，选择导入新模型，将FBX格式模型文件添加到Lumion模型库中，如图10所示。

图10
Step11

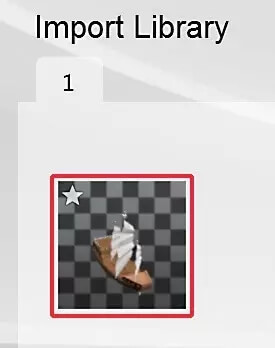

点击模型库缩略图标，找到刚才添加的古帆船模型，鼠标双击添加到场景中，如图11所示。

图11
Step12

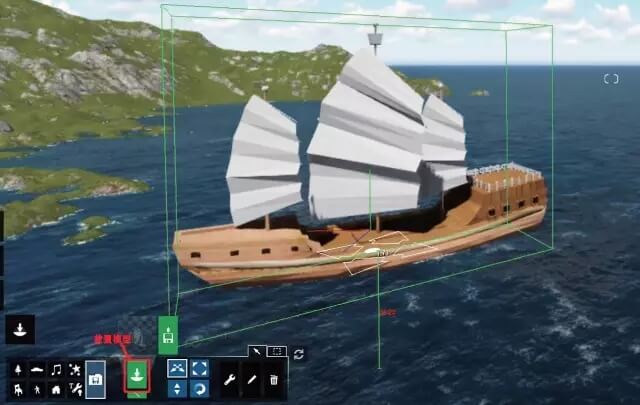

选择放置模型键，将帆船放置到场景合适位置，如图12所示。

图12
Step13

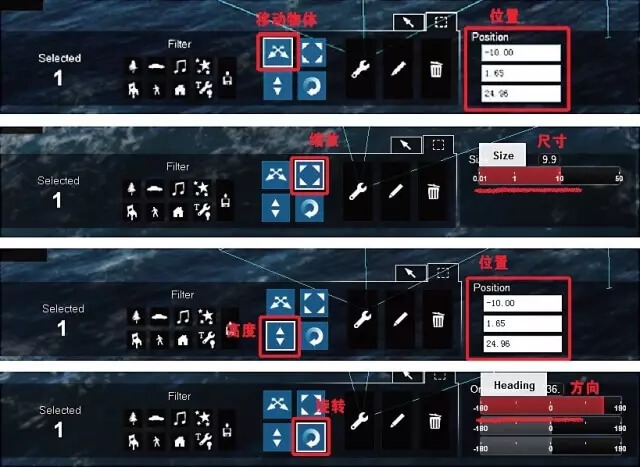

帆船模型大小、位置、方向调整可以通过移动模式键中的移动物体，缩放物体，调整高度，旋转物体键进行相应数值调整。移动物体位置X轴-10、Y轴1.65、Z轴24.96，缩放物体尺寸9.9，物体高度位置X轴-10、Y轴1.65、Z轴24.96，物体选择方向绕Y轴旋转136，如图13所示。

图13
Step14

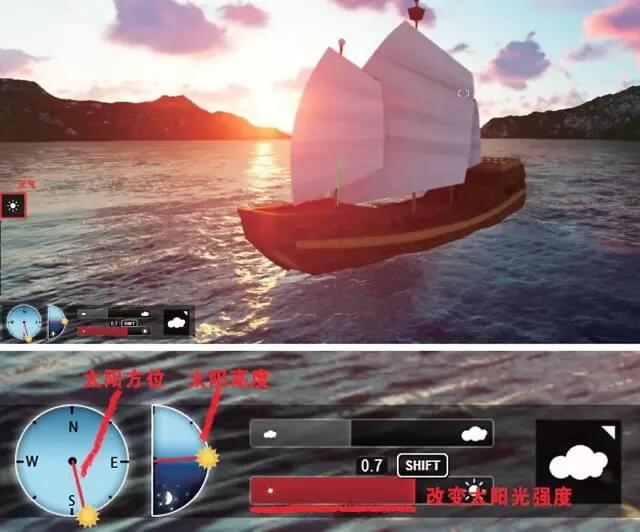

通过调整场景设置及船帆的材质贴图，制作夕阳下阳光投射在船帆上的效果。首先通过天气图标开关进行太阳位置及高度设置，让场景变成夕阳落日效果。鼠标分别点选太阳方位和太阳高度上的黄色小太阳图标，调整到靠近S的位置和白天夜晚的交界位置。将太阳光强度值调整为0.7，如图14所示。

图14
Step15

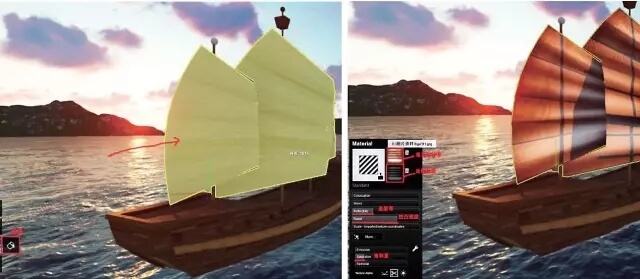

为了让模型中的船帆与景观环境更真实协调, 我们使用Lumion软件自带材质工具进行重新贴图。选择材质图标开关，按鼠标左键点选模型中的船帆，进入材质设置，在慢反射贴图中使用PS软件制作的，老旧发黄布纹效反射效果JPG图片，在法线贴图中使用黑白布纹效果JPG图片。调整反射率值0.6，凹凸强度1.3，饱和度0.3（使船帆贴图颜色更接近落日照射所产生金色效果）。如图15所示。

图15
Step16

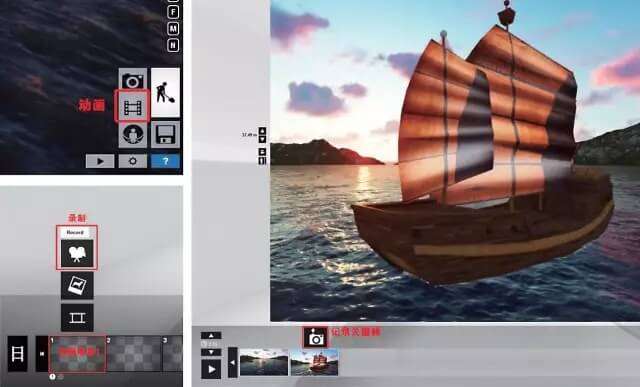

当所有景观及模型制作完成后，打开场景右下角动画开关，选择动画录制模式，在视频预览窗中使用键盘W( 前移）S( 后移）D( 右移）A( 左移）等键及长按鼠标右键将场景调整为俯视大远景，点拍摄照片图标记录为场景第一帧，再将场景移动到帆船近景，记录为第二帧，点选确定，这样就完成类似3D摄像机运动的场景动画。如图16所示。

图16
Step17

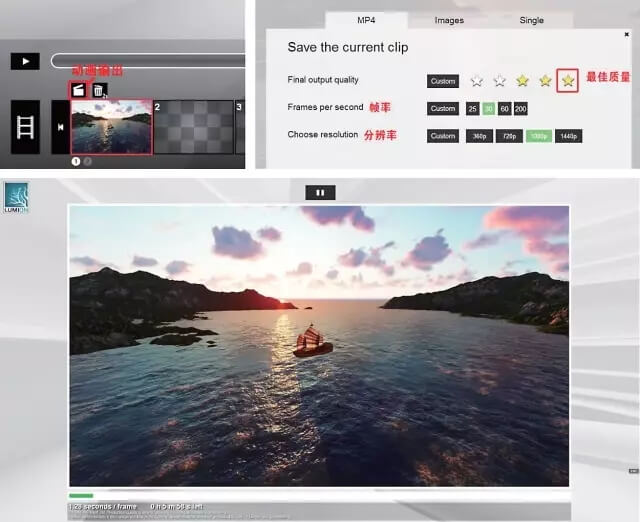

选择片段1上方的动画输出开关，设置mp4最终渲染质量为五星（最佳16X 抗锯齿质量），帧率30，分辨率为高清1080P。选择计算机存储盘，取文件名保存，通过渲染生成为MP4格式视频文件。如图17所示。

图17
Step18
这段动画视频在前期构建大海、岛屿等景观时，先使用白天场景，当景观和帆船模型制作完成后，再将场景调整为夕阳落日效果，目的在于调整景观位置及贴图时，不受光线变化的影响。
（本文转载于微信公众：影视制作(ID：yszz_zz)，作者：宁德电视台技术制作部 黄劲松）
